Гайд по работе с коммутатором Cisco
Первое подключение к коммутатору
Для базовой настройки коммутатора Cisco 2960 вам понадобится:
- сам коммутатор;
- кабель RJ-45-RS-232 или USB к RJ45 и RS232;
- компьютер с COM-портом или переходник USB 2.0-RS232 при его отсутствии;
- кабель питания CEE 7/7.
После того, как вы подключили коммутатор к питанию и он включился, необходимо подключить консольный порт к самому коммутатору и к компьютеру.
Для входа в терминал коммутатора необходимо использовать утилиты вроде Putty или MobaXTerm.

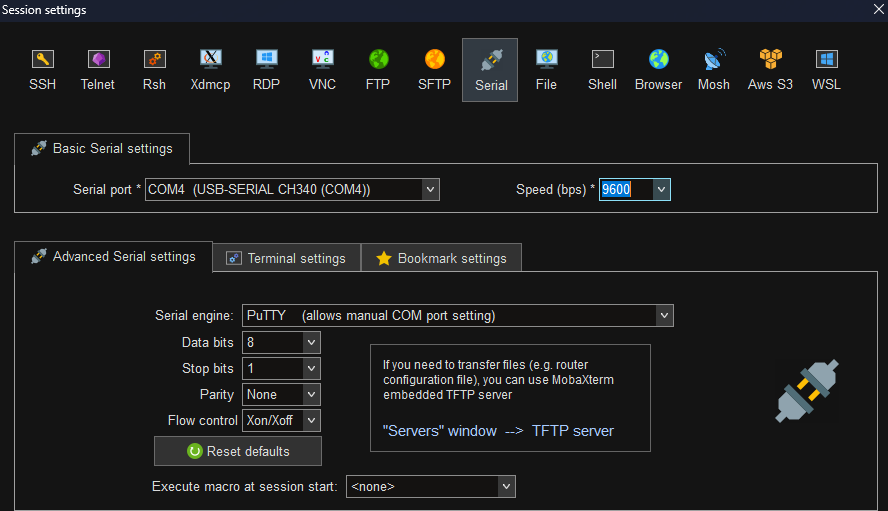

Подключение к коммутатору необходимо выполнять по COM порту со следующими параметрами:
Первоначальная настройка
1. Когда вы подключаетесь к коммутатору в первый раз и установочный мастер предлагает пошаговую настройку (Continue with configuration dialog? [yes/no]), необходимо отказаться от нее.
2. После этого загрузится пользовательский режим вводы «Switch>» — перейдите в привилегированный режим:
Switch>enable
Password: (нажмите «Enter», пароль по умолчанию отсутствует)
Switch# (режим привилегированного доступа обозначается символом #)3. Измените имя коммутатора. Для этого нужно активировать режим глобальной конфигурации, что позволит настраивать конфигурацию всего коммутатора:
Если в сети есть много коммутаторов, то уникальное имя должен иметь каждый из них. В дальнейшем это поможет определить, что конфигурация реализуется именно на том устройстве, что нужно. Длинные имена использовать не рекомендуется, лучше выбирать короткие.
Switch# configure terminal
Switch(config)# hostname
Switch00 (новое имя – Switch00)
Switch00(config)#4. Задайте пароль для привилегированного режима:
Switch00(config)# enable secret <ваш пароль>
Switch00(config)# service password-encryption (добавляем сохранение паролей в зашифрованном виде)5. Рекомендация: запретите несанкционированный поиск в DNS:
При вводе неправильной команды коммутатор не будет искать доменное имя
Switch00(config)# no ip domain-lookup
Switch00(config)#6. Установите IP-адрес для порта управления коммутатором:
Switch00(config)# interface fa0/0
Switch00(config-if)# no shutdown
Switch00(config-if)# ip address 192.168.0.1 255.255.255.0 (На порт fa0/0 установили адрес 192.168.0.1 255.255.255.0)
Switch00(config-if)# exit
Switch00(config)#7. Установите пароль для консольного подключения:
Switch00(config)# line console 0
Switch00(config-line)# password <ваш пароль>
Switch00(config-line)# login
Switch00(config-line)# exitБазовая настройка коммутатора Cisco 2960 на этом завершается.
Настройка VLAN
Создание VLAN
Настройка Virtual LANs (VLANs) позволяет создавать виртуальные сегменты сети и логически разделять трафик между ними. Рассмотрим, что нужно сделать для установки VLAN.
1. Перейдите в режим глобальной конфигурации:
Switch00# configure terminal
Switch00(config)#2. Создайте VLAN, например VLAN 10 с именем:
Switch00(config)# vlan 10
Switch00(config-vlan)# name Platform01
Switch00(config-vlan)# exit3. Назначьте порты VLAN:
Switch00(config)# interface <т_и> <н_и> (например, fa0/1)
Switch00(config-if)# switchport mode access
Switch00(config-if)# switchport access vlan 10
Switch00(config-if)# exitНазначаем порт на VLAN 10. <ти> — тип интерфейса, например FastEthernet или GigabitEthernet, <н_и> — номер интерфейса, который вы хотите настроить, например 0/1.
4. После завершения настройки не забудьте сохранить изменения:
Switch00# copy running-config startup-configНазначение Access и Trunk портов на коммутаторе
Некоторые обозначения:
access port – это порт, который принадлежит к одному VLAN, и может передавать нетегированный информационный трафик;
trunk port – это коммутационный порт, посредством которого может передаваться тегированный трафик от одного либо нескольких VLAN.
Коммутаторы Cisco ранних версий работали с двумя протоколами: 802.1Q, ISL. Второй из них относится к проприетарному протоколу, который применяется в коммутационных платформах Cisco. Этот протокол позволяет инкапсулировать фрейм с целью передачи данных о причастности к тому или иному VLAN. Современные модели этот протокол не поддерживают, а работают только с 802.1Q.
Для назначения коммутационного порта доступа в VLAN 10 нужно написать следующие команды:
Switch00(config)# interface fa0/1
Switch00(config-if)# switchport mode access
Switch00(config-if)# switchport access vlan 10Настройка диапазона коммутационных портов с fa0/4 до fa0/5 выполняется следующим образом: sw1(config)# interface range fa0/4 - 5
Чтобы иметь возможность передачи трафика от нескольких VLAN посредством одного порта, его следует перевести в режим trunk. Конкретные режимы интерфейса (режим умолчания отличаются для разных моделей):
- auto – это автоматический режим порта, из которого переход в режим trunk возможен только в том случае, если порт на другом конце связи будет в режиме desirable или on;
- desirable – это режим, из которого порт может перейти к режиму trunk; в этом состоянии он периодично посылает DTP-кадры к другому порту, запрашивая его перейти в режим trunk; этот режим будет установлен, если другой порт находится в одном из трех режимов: auto, desirable или on;
- trunk – в этом случае порт постоянно пребывает в состоянии trunk, даже если другой порт не может поддерживать такой же режим;
- nonegotiate – это режим, с которого порт готов выполнить переход к режиму trunk; он не выполняет передачу DTP-кадров к другому порту. Этот режим предусмотрен для исключения конфликтных ситуаций с другим оборудованием (не бренда Cisco). В этом случае коммутационное устройство на другом конце связи должно быть настроено в ручном режиме для использования режима trunk.
По умолчанию для режима trunk разрешаются все VLAN. Чтобы через любой из поддерживаемых VLAN выполнялась передача данных, он должен быть активным. В активную фазу он переходит тогда, когда его создали на коммутаторе и один из его портов находится в режиме up/up.
VLAN создается на коммутаторе посредством команды vlan. Также он может формироваться автоматически на коммутаторе, когда к нему добавляются интерфейсы в режиме access.
Для создания статического trunk нужно порта нужно написать следующие команды:
Switch00(config)# interface fa0/22
Switch00(config-if)# switchport trunk encapsulation dot1q
Switch00(config-if)# switchport mode trunkИзначально, по умолчанию, в trunk разрешаются все VLAN. Также можно создать ограничение перечня VLAN, которые можно передавать через тот или иной trunk. Чтобы указать список разрешенных VLAN для порта fa0/22 нужно выполнить:
Switch00(config)# interface fa0/22
Switch00(config-if)# switchport trunk allowed vlan 10Настройка SPAN
Рекомендации по настройке SPAN
- Для источников SPAN вы можете отслеживать трафик для одного порта или VLAN, а также для серии или диапазона портов или VLAN для каждого сеанса. Совмещать порты-источники и VLAN-источники в одном сеансе SPAN невозможно.
- Порт назначения не может быть портом источника; порт источника не может быть портом назначения.
- Невозможно иметь два сеанса SPAN, использующих один и тот же порт назначения.
- При настройке порта коммутатора в качестве порта назначения SPAN он больше не является обычным портом коммутатора; через порт назначения SPAN проходит только отслеживаемый трафик.
- Ввод команд конфигурации SPAN не удаляет ранее настроенные параметры SPAN. Для удаления настроенных параметров SPAN необходимо ввести глобальную команду конфигурации no monitor session { session_number | all | local | remote }.
- Для локального SPAN исходящие пакеты через порт назначения SPAN содержат исходные заголовки инкапсуляции — без тегов или IEEE 802.1Q — если указаны ключевые слова репликации инкапсуляции . Если ключевые слова не указаны, пакеты отправляются в исходном формате. Для портов назначения RSPAN исходящие пакеты не тегируются.
- Вы можете настроить отключенный порт как порт источника или назначения, но функция SPAN не запустится, пока не будут включены порт назначения и хотя бы один порт источника или исходная VLAN.
- Вы можете ограничить SPAN-трафик определенными VLAN с помощью ключевого слова filter vlan . Если отслеживается транк-порт, отслеживается только трафик в VLAN, указанных этим ключевым словом. По умолчанию на транк-порту отслеживаются все VLAN.
- В одном сеансе SPAN нельзя смешивать исходные VLAN и фильтрующие VLAN.
Создание локального сеанса SPAN
Войдите в привилегированный режим EXEC и выполните следующие действия, чтобы создать сеанс SPAN и указать исходные (контролируемые) порты или VLAN, а также порты назначения (контролируемые):
|
Команда |
Цель |
|
|---|---|---|
|
Шаг 1 |
configure terminal |
Войдите в режим глобальной конфигурации. |
|
Шаг 2 |
no monitor session { session_number | all | local | remote }
|
Удалите любую существующую конфигурацию SPAN для сеанса. Для session_number диапазон составляет от 1 до 66. Укажите all , чтобы удалить все сеансы SPAN, local , чтобы удалить все локальные сеансы, или remote, чтобы удалить все удаленные сеансы SPAN. |
|
Шаг 3 |
monitor session session_number source { interface interface-id | vlan vlan-id } [ , | - ] [ both | rx | tx ] |
Укажите сеанс SPAN и порт источника (контролируемый порт). Для session_number диапазон составляет от 1 до 66. Для interface-id укажите исходный порт или исходную VLAN для мониторинга.
Примечание. Один сеанс может включать несколько источников (портов или VLAN), определенных в серии команд, но вы не можете объединить исходные порты и исходные VLAN в одном сеансе. (Необязательно) [ , | - ] Укажите серию или диапазон интерфейсов. Введите пробел до и после запятой; введите пробел до и после дефиса. (Необязательно) Укажите направление трафика для отслеживания. Если направление трафика не указано, SPAN отслеживает как исходящий, так и входящий трафик.
Примечание. Вы можете использовать команду monitor session_number source несколько раз для настройки нескольких исходных портов. |
|
Шаг 4 |
monitor session session_number destination { interface interface-id [, | -] [ encapsulation {dot1q | replicate}]} |
Укажите сеанс SPAN и порт назначения (порт мониторинга). Для session_number укажите номер сеанса, введенный на шаге 3. Примечание. Для локального SPAN необходимо использовать один и тот же номер сеанса для исходного и целевого интерфейсов. Для interface-id укажите порт назначения. Интерфейс назначения должен быть физическим портом; он не может быть EtherChannel или VLAN. (Необязательно) [ , | - ] Укажите серию или диапазон интерфейсов. Введите пробел до и после запятой; введите пробел до и после дефиса. (Необязательно) Введите encapsulation dot1q, чтобы указать, что интерфейс назначения использует метод инкапсуляции IEEE 802.1Q. (Необязательно) Введите encapsulation replicate , чтобы указать, что целевой интерфейс копирует метод инкапсуляции исходного интерфейса. Если этот параметр не выбран, по умолчанию пакеты отправляются в исходном формате (без тегов). Примечание. Вы можете использовать команду monitor session session_number destination несколько раз для настройки нескольких портов назначения. |
|
Шаг 5 |
end |
Вернитесь в привилегированный режим EXEC. |
|
Шаг 6 |
show monitor [session session_number]
show running-config |
Проверьте конфигурацию. |
|
Шаг 7 |
копировать running-config startup-config |
(Необязательно) Сохраните конфигурацию в файле конфигурации. |
Пример настройки SPAN на коммутаторе для VLAN 10:
Switch00>enbale
Switch00#conf t
Switch00(config)#no monitor session all
Switch00(config)#monitor session 1 source vlan 10 both
Switch00(config)#monitor session 1 destination interface f0/24 encapsulation replicate
Switch00(config)#end
Switch00#wrНастройка SNMP
Настройка SNMP на коммутаторах и маршрутизаторах Cisco позволит вам мониторить состояние девайсов и сохранить свои нервы/время, в случаях, когда они начинают сбоить (игра на опережение). В целом, выглядит это так: сетевое устройство будет отправлять информацию о CPU, памяти, температуре, I/O и прочих на NMS (Network Management System) сервер.
Чтобы настроить SNMP на коммутаторе необходимо выполнить следующие команды:
Switch00>enable
Switch00#conf t
Switch00(config)#snmp-server
Switch00(config)#snmp-server community public RO (только read-only права для публичной строки сообщества)
Switch00(config)#snmp-server community private RW (read-write права для приватной строки сообщества)
Switch00(config)#snmp-server enable traps (Включение SNMP trap)
Switch00(config)#snmp-server host 192.168.0.100 public (здесь может быть любой адрес NMS сервера)
Switch00(config)#exit
Switch00#write memory Настройка удаленного доступа SSH/Telnet
Настройка Telnet
Switch00# clock set 18:32:00 08 January 2024 (установка текущего времени и даты)
Switch00# conf t
Switch00(config)# line vty 0 2 (переход к режиму конф-и терминальных линий
Switch00(config-line)# transport input telnet (подключение только по telnet)
Switch00(config-line)# password <ваш пароль> (активируем пароль для telnet сессий)
Switch00(config-line)#login local (Вход по имени пользователя и паролю из локальной базы данных)
Switch00(config-line)#logging synchronous (запрещает вывод каких-либо консольных сообщений, которые в свою очередь могут прервать ввод команд в консольном режиме)
Switch00(config—line)# end
Switch00# copy running-config startup-config (сохраняем настройки)
Учитывая, что информация при telnet-соединениях передается в открытом виде, рекомендуется использовать SSH-соединения, которые обеспечат шифрование трафика.
Настройка SSH
Switch00# clock set 18:32:00 08 January 2024 (установка текущего времени и даты)
Switch00# conf t
Switch00(config)# ip domain name google.com (задаем домен, если его нет пишется любой)
Switch00(config)# crypto key generate rsa (генерируем RSA-ключа под ssh)
Switch00(config)# ip ssh version 2 (указываем версию SSH-протокола)
Switch00(config)# ip ssh autentification-retries 3 (устанавливаем допустимое число попыток подключения по SSH)
Switch00(config)# service password-encryption (добавляем сохранение паролей в зашифрованном виде )
Switch00(config)# line vty 0 2 (переход к режиму конф-и терминальных линий
Switch00(config-line)# transport input ssh (подключение только по SSH)
Switch00(config-line)# exec timeout 20 0 (активируем автоматическую смерть SSH-сессии через 20 минут)
Switch00(config—line)# end
Switch00# copy running-config startup-config (сохраняем настройки)Для того, чтобы не ограничиваться одним протоколом и использовать как SSH так и Telnet, можно заменить команду transport input ssh на transport input all
